本實驗裝置是以九孔萬能實驗板為基臺，配用各種精心設計的模塊式元器件盒，構成了一款新顆的設計性溫度傳感器實驗裝置。
設計性實驗項目
☆測量鉑電阻PT100等各種溫度傳感器的溫度特性。
☆用直流電橋方法測量PT100(CU50)金屬電阻的溫度特性
☆用恒電流法測定PTC、NTC的溫度特性;
☆用電壓測量法測定LM35、PN結、熱電偶的溫度特性;
☆用恒流源測定AD590的溫度特性;
☆半導體致冷技術在實驗室中獲得低溫。
創新性實驗項目
☆利用儀器提供的運算放大器、數字電壓表、溫度傳感器自行設計電路，組裝數字式溫度測量儀表并定標。
☆利用儀器提供的運算放大器、差動放大電路元件、晶體管、繼電器等元器件，分別用Cu50、PT100、LM35、AD590、PN結等溫度傳感器自行設計電路，組裝智能型溫度控制儀表。
儀器主要配置

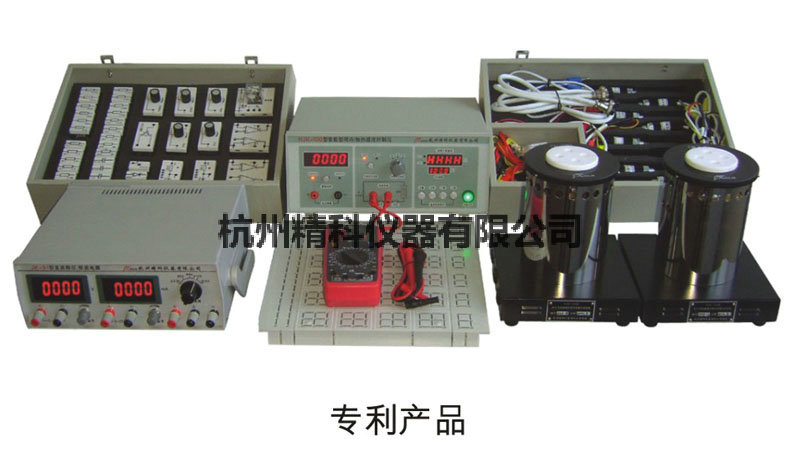

☆HJK100型智能溫度控制儀、制冷爐、制熱爐、九孔萬能實驗板、運算放大器、差分放大器、晶體管、繼電器等模塊式元
☆八種典型的溫度傳感器：PT100鉑電阻、Cu50銅電阻、PN結、LM35、AD590、PTC正溫度系數熱敏電阻、NTC負正溫度。采用單項式傳感器模塊自組式測量電路，了解各類傳感器的原理應用、測量等實驗。實驗儀由交道流信號、音頻振蕩器、低頻振蕩器、九孔萬能基臺、電路棋盒等組成。
主要傳感器
☆差動變壓器、霍爾式傳感器、電容式傳感器、壓阻式壓力傳感器、壓電傳感器、應變式傳感器、磁電式傳感器、氣敏傳感器、濕敏電阻、熱釋電傳感器、光電傳感器。
