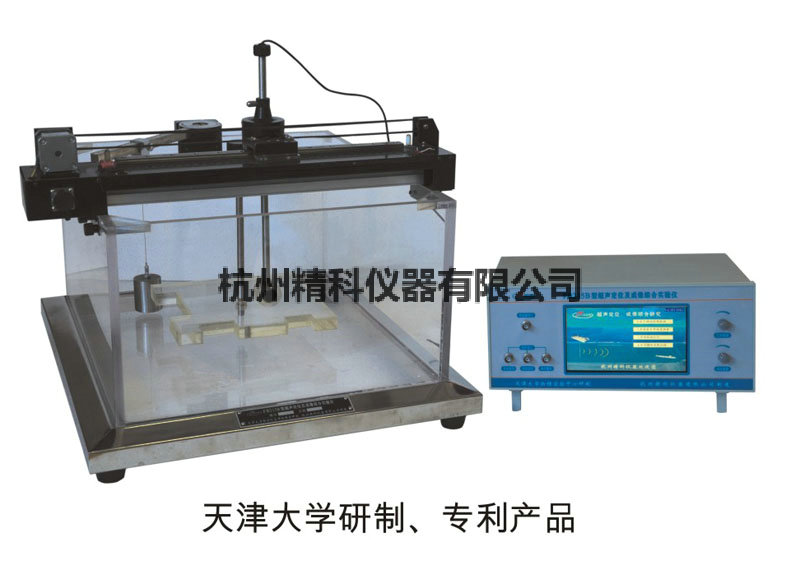

超聲波探測物體的位置是通過測距和測角同時來確定的測距采用超聲波渡越時間。超聲成像是換能器間隙發射脈沖超聲束，并道線移動，對水中物體表面進行掃描，逐點接收反射回波、處理、顯示形成輪廓線，無須電腦情況下，用儀表自帶的七寸彩色液晶屏掃描成像，并可合成顯示物體周邊輪廓圖像。
實驗內容
☆測量水中超聲聲速，觀察脈沖回波波形。
☆用聲納工作原理，對被測目標進行坐標定位。
☆了解脈沖回波型聲成像的原理，探測水下物體輪廓。
☆水下物體進行掃描成像。
儀器主要配置及技術參數
☆成像樣品轉角:0o、90o、180o、270o;
☆換能器(可提升)吊桿轉角;360o;
☆超聲波傳撼器工作頻率:1MH之，收發一體式;
☆超聲波傳感器與定徹成像物體可測距離:6cm-80cm;
☆7吋彩色液晶屏(替代電腦顯示)所有曲線描繪、數據采集、圖像合成、計算均可完成。
