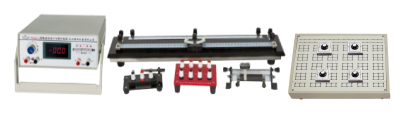

本實驗采用板式惠斯通電橋測量中等阻值（10 ～ 105Ω）電阻；廣泛適用于相關專業電磁學基礎實驗，全國大專院校采用類似參數設備；兼容競賽項目開發。

主要技術參數：

1、九孔實驗板孔徑：φ4mm；跨接間距：19mm，50mm，100mm；指標：各種接孔接觸電阻：r≤10-3Ω，允許通過最大電流：10A，分布電容：1.5pF；

2、四盤電阻箱：0 ～ 111111.0Ω，精度 0.1 級；

3、電橋?qū)Ｓ每烧{(diào)節比例臂盒；

4、檢流計0～±30μA；電子檢流計放大電路盒；

5、電池安裝盒、單刀單擲開關、短路片、連接導線若干；

6、待測電阻盒 1只；（三個電阻標稱值為：R1=20Ω、R2=510Ω、R3=22kΩ）；7、直流穩壓電源 ：DC0 ～ 6V 連續可調，300mA，1臺；電位器模塊1個；

8、電橋總有效量程：1Ω～11.11MΩ；

9、測量盤（比較臂）：10×（1Ω+10Ω+100Ω+1000Ω）；

10、量程倍率（比例臂）不少于7種。
